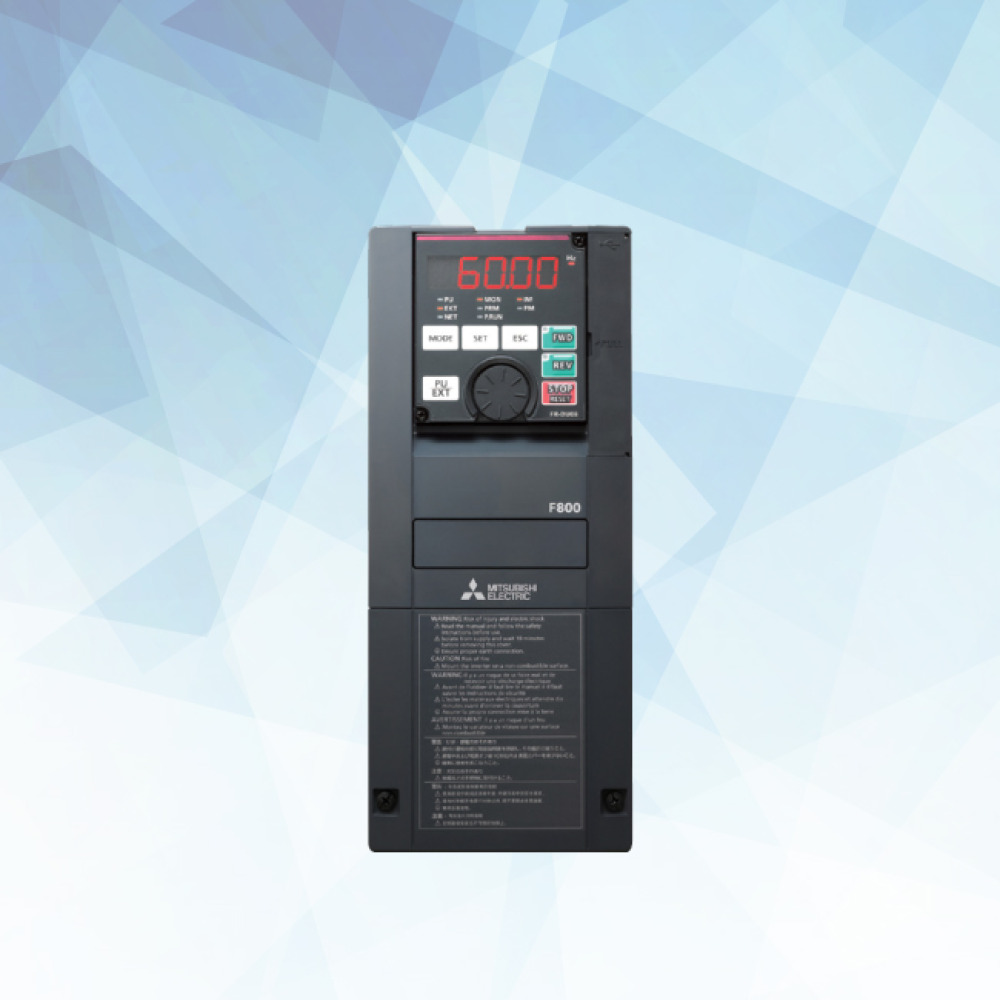

FR-F800 Serisi Ac Hız Kontrol Cihazı
Mitsubishi Electric’in geliştirdiği enerji tasarrufu, optimize hız kontrolü, basit devreye alma ve çok yönlülük için tasarlanmış yeni nesil sürücü teknolojisi: dikkat çekici FR‑F800.
FR‑F800 özellikle pompa, fan, kompresör ve HVAC uygulamaları ile kullanılmak üzere tasarlanmıştır. Ürün, verim ve hassas kontrol özelliklerini en iyi şekilde bir araya getiren çok sayıda yenilikçi fonksiyon sunuyor.
| TEKLİF VE BİLGİ İSTEYİN |
| Software ve Bağlantı Aksesuarları | ||||
| Kod | Açıklama | |||
| FR-Configurator 2 | 800 serisi bağlantı yazılımı | |||
| MR-J3USBCBL3M | Mini B USB kablosu 3m | |||
| Taşınabilir Parametre Üniteleri ve Aksesuarları | ||||
| FR-DU08 | Standart PU ünitesi, IP40 | |||
| FR-DU08-01 | Standart PU ünitesi, IP55 | |||
| FR-LU08 | Gelişmiş Türkçe PU ünitesi, IP40, (inverter üzerine takılabilir) | |||
| FR-LU08-01 | Gelişmiş Türkçe PU ünitesi, IP55, (pano kapağına takılabilir) | |||
| FR-A5CBL 1 | PU ünitesini pano kapısına taşıma kablosu RJ45 jaklı, 1m | |||
| FR-A5CBL 2,5 | PU ünitesini pano kapısına taşıma kablosu RJ45 jaklı, 2,5m | |||
| FR-A5CBL 5 | PU ünitesini pano kapısına taşıma kablosu RJ45 jaklı, 5m | |||
| FR-ADP | PU ünitesi bağlantı aparatı (dişi<>dişi, RJ45) | |||
| Haberleşme Opsiyonları | ||||
| FR-A8NC | CC-Link haberleşme opsiyonu | |||
| A6CON-LP5 | FR-A8NC için CC-Link haberleşme konnektörü | |||
| FR-A8NCE | CC-Link IE Field haberleşme opsiyonu | |||
| FR-A8NP | Profibus DP haberleşme opsiyonu, vidalı bağlantı | |||
| FR-D-Sub9-A8NP | FR-A8NP için 9 pin konnektör bağlantı aparatı | |||
| FR-A8NDPV1 | Profibus DPV1 haberleşme opsiyonu, konnektörlü bağlantı | |||
| FR-A8NPRT_2P | Profinet haberleşme opsiyonu, 2xRJ45 portlu | |||
| FR-A8NEIP_2P | Ethernet IP haberleşme opsiyonu, 2xRJ45 portlu | |||
| FR-A8ND | DeviceNet haberleşme opsiyonu | |||
| FR-A8NL | LONWORKS haberleşme opsiyonu | |||
| FR-A8NF | FL-net remote haberleşme opsiyonu | |||
| FR-A8ERS-60 | Ethernetli E2-60 modelleri için RS-485 haberleşme opsiyonu | |||
| I/O Genişleme Opsiyonları | ||||
| FR-A8AX | 16 DI genişleme opsiyonu | |||
| FR-A8AY | 7 DO, 2AO genişleme opsiyonu | |||
| FR-A8AR | 3 röle DO genişleme opsiyonu | |||
| Terminal Opsiyonları | ||||
| FR-A8TR | Vidalı tip terminal bloğu | |||
| FR-A8TAT | A700/A500 serisinden, A800/F800 serisine geçiş terminali | |||
| DC Şok Bobinleri (EN 61000-3-12) | ||||
| Kod | Uygun inverter modeli | Açıklama | ||
| 238343 FFR-HEL-H0.75K-E | A/F800 >> 00023 | 3 faz, 3x400VAC | ||
| 238344 FFR-HEL-H1.5K-E | A/F800 >> 00038 | 3 faz, 3x400VAC | ||
| 238345 FFR-HEL-H2.2K-E | A/F800 >> 00052 | 3 faz, 3x400VAC | ||
| 238346 FFR-HEL-H3.7K-E | A/F800 >> 00083 | 3 faz, 3x400VAC | ||
| 238347 FFR-HEL-H5.5K-E | A/F800 >> 00126 | 3 faz, 3x400VAC | ||
| 238348 FFR-HEL-H7.5K-E | A/F800 >> 00170 | 3 faz, 3x400VAC | ||
| 238349 FFR-HEL-H11K-E | A/F800 >> 00250 | 3 faz, 3x400VAC | ||
| 238350 FFR-HEL-H15K-E | A/F800 >> 00310 | 3 faz, 3x400VAC | ||
| 283571 FFR-HEL-H18.5K-E1 | A/F800 >> 00380 | 3 faz, 3x400VAC | ||
| 283572 FFR-HEL-H22K-E1 | A/F800 >> 00470 | 3 faz, 3x400VAC | ||
| 283573 FFR-HEL-H30K-E1 | A/F800 >> 00620 | 3 faz, 3x400VAC | ||
| 283574 FFR-HEL-H37K-E1 | A/F800 >> 00770 | 3 faz, 3x400VAC | ||
| 238355 FFR-HEL-H45K-E | A/F800 >> 00930 | 3 faz, 3x400VAC | ||
| 238356 FFR-HEL-H55K-E | A/F800 >> 01160 | 3 faz, 3x400VAC | ||
| 273305 FR-HEL-H90K | A/F800 >> 01800 | 3 faz, 3x400VAC | ||
| 273306 FR-HEL-H110K | A/F800 >> 02160 | 3 faz, 3x400VAC | ||
| 273307 FR-HEL-H132K | A/F800 >> 02600 | 3 faz, 3x400VAC | ||
| 273308 FR-HEL-H160K | A/F800 >> 03250 | 3 faz, 3x400VAC | ||
| FR-HEL-H185K | A/F800 >> 03610 | 3 faz, 3x400VAC | ||
| FR-HEL-H220K | A/F800 >> 04320 | 3 faz, 3x400VAC | ||
| FR-HEL-H250K | A/F800 >> 04810 | 3 faz, 3x400VAC | ||
| FR-HEL-H280K | A/F800 >> 05470 | 3 faz, 3x400VAC | ||
| FR-HEL-H315K | A/F800 >> 06100 | 3 faz, 3x400VAC | ||
| FR-HEL-H355K | A/F800 >> 06830 | 3 faz, 3x400VAC | ||
| AC Giriş Şok Bobinleri | ||||
| 134973 FR-BAL-B-0,75K | A/F800 >> 00023 | 3 faz, 3x400VAC | ||
| 87244 FR-BAL-B-4,0K | A/F800 >> 00038-052-083 | 3 faz, 3x400VAC | ||
| 87245 FR-BAL-B-5,5K | A/F800 >> 00126 | 3 faz, 3x400VAC | ||
| 87246 FR-BAL-B-7,5K | A/F800 >> 00170 | 3 faz, 3x400VAC | ||
| 71053 FR-BAL-B-11/15K | A/F800 >> 00250-00310 | 3 faz, 3x400VAC | ||
| 87247 FR-BAL-B-22K | A/F800 >> 00380-00470 | 3 faz, 3x400VAC | ||
| 87248 FR-BAL-B-30K | A/F800 >> 00620 | 3 faz, 3x400VAC | ||
| 87249 FR-BAL-B-37K | A/F800 >> 00770 | 3 faz, 3x400VAC | ||
| 71044 FR-BAL-B-45K | A/F800 >> 00930 | 3 faz, 3x400VAC | ||
| 87250 FR-BAL-B-55K | A/F800 >> 01160 | 3 faz, 3x400VAC | ||
| 296227 FR-BAL-B3-90K | A/F800 >> 01800 | 3 faz, 3x400VAC | ||
| 296228 FR-BAL-B3-110K | A/F800 >> 02160 | 3 faz, 3x400VAC | ||
| 296229 FR-BAL-B3-132K | A/F800 >> 02600 | 3 faz, 3x400VAC | ||
| 296230 FR-BAL-B3-160K | A/F800 >> 03250 | 3 faz, 3x400VAC | ||
| 296231 FR-BAL-B3-185K | A/F800 >> 03610 | 3 faz, 3x400VAC | ||
| 296232 FR-BAL-B3-220K | A/F800 >> 04320 | 3 faz, 3x400VAC | ||
| 296233 FR-BAL-B3-250K | A/F800 >> 04810 | 3 faz, 3x400VAC | ||
| RFI / EMC Filtre Opsiyonları | ||||
| FFR-BS-00126-18A-SF100 | A/F800 >> 00023-00038-00052-00083-00126 | C2 – EN 55011A (100m) C1 – EN 55022B (20m) | ||
| FFR-BS-00250-30A-SF100 | A/F800 >> 00170-00250 | C2 – EN 55011A (100m) C1 – EN 55022B (20m) | ||
| FFR-BS-00380-55A-SF100 | A/F800 >>00310-00380 | C2 – EN 55011A (100m) C1 – EN 55022B (20m) | ||
| FFR-BS-00620-75A-SF100 | A/F800 >> 00470-00620 | C2 – EN 55011A (100m) C1 – EN 55022B (20m) | ||
| FFR-BS-00770-95A-SF100 | A/F800 >>00770 | C2 – EN 55011A (100m) C1 – EN 55022B (20m) | ||
| FFR-BS-00930-120A-SF100 | A/F800 >> 00930 | C2 – EN 55011A (100m) C1 – EN 55022B (20m) | ||
| FFR-BS-01800-180A-SF100 | A/F800 >> 01160-01800 | C2 – EN 55011A (100m) C1 – EN 55022B (20m) | ||
| FN 3359-250-28 | A/F800 >> 02160-02600 | C2 – EN 55011A (100m) | ||
| FN 3359-400-99 | A/F800 >> 03250-04320 | C2 – EN 55011A (100m) | ||
| FN 3359-600-99 | A/F800 >> 04810-06100 | C2 – EN 55011A (100m) | ||
| FN 3359-1000-99 | A/F800 >> 06100-09620 | C2 – EN 55011A (100m) | ||
| FN 3359-1600-99 | A/F800 >> 10940-12120 | C2 – EN 55011A (100m) | ||
| Fren Üniteleri | ||||
| FR-BU2-H7,5K | F800 | 7,5kw %10 ED | ||
| FR-BU2-H15K | F800 | 15kw %10 ED | ||
| FR-BU2-H30K | F800 | 30kw %10 ED | ||
| FR-BU2-H55K | F800 | 55kw %10 ED | ||
| FR-BU2-H75K | F800-A800 | Minimum 1 x METR-MT-BR5-H75K ile birlikte kullanılır | ||
| FR-BU2-H220K | F800-A800 | Minimum 3 x METR-MT-BR5-H75K ile birlikte kullanılır | ||
| FR-BU2-H280K | F800-A800 | Minimum 4 x METR-MT-BR5-H75K ile birlikte kullanılır | ||
| Fren Ünitesi ile Beraber Kullanılabilen Fren Dirençleri | ||||
| FR-BR-H15K | BU2-H7.5K – BU2-H15K | 32 ohm 990W | ||
| FR-BR-H30K | BU2-H30K | 16 ohm 1990W | ||
| FR-BR-H55K | BU2-H55K | 8 ohm 3910W | ||
| METR-MT-BR5-H75K | BU2-H75K | 6,5 ohm 7500W | ||
| Direkt Bağlanabilen Fren Dirençleri | ||||
| Kod | Uygun İnverter Modeli | ED (%) | Direnç (ohm) | Güç (Watt) |
| METR-R-00023 | FR-A840-00023-E2-60* | 100 | 371 | 1700 |
| METR-R-00038 | FR-A840-00038-E2-60* | 100 | 236 | 2600 |
| METR-R-00052 | FR-A840-00052-E2-60* | 100 | 190 | 3200 |
| METR-R-00083 | FR-A840-00083-E2-60* | 100 | 130 | 4700 |
| METR-R-00126 | FR-A840-00126-E2-60* | 100 | 83 | 7400 |
| METR-R-00170 | FR-A840-00170-E2-60* | 100 | 75 | 8200 |
| METR-R-00250 | FR-A840-00250-E2-60* | 100 | 52 | 11900 |
| METR-R-00310 | FR-A840-00310-E2-60 | 100 | 34 | 18100 |
| METR-R-00380 | FR-A840-00380-E2-60 | 100 | 34 | 18100 |
| METR-R-00470 | FR-A840-00470-E2-60 | 100 | 21 | 30100 |
| METR-R-00620 | FR-A840-00620-E2-60 | 100 | 21 | 30100 |
| METR-R-00770 | FR-A840-00770-E2-60 | 100 | 13,5 | 45600 |
| METR-R-00930 | FR-A840-00930-E2-60 | 100 | 13,5 | 45600 |
| METR-R-001160 | FR-A840-01160-E2-60 | 100 | 13,5 | 45600 |
| METR-R-001800 | FR-A840-01800-E2-60 | 100 | 13,5 | 45600 |
| 630kw’a kadar uzanan geniş güç aralığı, |
| Fan, pompa ve kompresör uygulamalara göre geliştirilmiş standart özellikler, |
| Yeni endüstri evresine uyumlu, |
| MES entegrasyonu uyumlu, |
| SQL server destekli, microsoft report building uyumlu, |
| Dahili PLC fonksiyonu ile esnek proses kontrolü, |
| Mitsubishi Electric tasarımı ve üretimi IGBT ve komponentler, |
| ≥%98 verimli EN 50598-2 avrupa eko tasarım standartı, |
| EN 61800-3 EMC standartı, EN 61000-3-12 harmonik standartı, |
| Kestirimci bakım (TPM) fonksiyonları, |
| USB 2.0 desteği, uzak erişim kolaylığı, enerji tasarrufu monitörü, |
| Dahili ethernet ve CC-Link haberleşmeli modeller, |
| Geniş haberleşme opsiyon seçeneği. |
| %95 nemli ortamda, -10C ile +50C arası ortam sıcaklığında kayıpsız çalışabilme IEC60721-3-3 3C2/3S2 standartlarında çift kat vernik kaplı elektronik kartlar |
| 3sn %150 aşırı yüklenme kapasitesi 3Hz de %120 başlangıç torku |
| USB 2.0 hafıza kartı ile inverter parametrelerini ve PLC programını kopyalayabilme, inceleyebilme, trend alabilme, bilgileri taşıyabilme, |
| Dahili PLC fonbksiyonu, 6K memory kapasitesi, 19ns çevrim hızı, ladder, list ve fonksiyon bloğu olarak programlanabilme |
| Potansiyemetre özellikli taşınabilir parametre ünitesi 24VDC ile haricen beslenebilen CPU altyapısı |
| İnverteri 0-10VDC sürer gibi pulse-train sürebilme imkanı Dahili EMC filtre (EN 61800-3 Category 3) |
| Entegre Acil Stop fonksiyonu (SIL-2 STO ISO13849-1 CAT3 ) Dahili CC-Link IE Field Basic haberleşme |
| Dahili Modbus TCP/IP haberleşme Dahili BACnet IP haberleşme |
| Opsiyon haberleşme ve I/O bağlamak için 3 adet boş port Mini B USB programlama portu |
| Programlanabilir 12DI / 7DO / 3AI / 2AO |
| Global standartlar, UL – cUL – CE – KC – RoHS – HK – CCS – CSA |
| Multi motor fonksiyonu ile 4 adete kadar motoru/pompayı eş yaşlandırma veya sıralı çalıştırma Akıllı yük saptama ile kopmuş kayış veya tıkanmış filtre algılama |
| Yangın vb. durumlar için acil durum çalışması fonksiyonu Aynı anda 2 farklı PID operasyonu kontrol edebilme |
| PID ön şarj fonksiyonu ile yumuşak boru doldurma PID tam uyku modu |
| Pompa uygulamalarında kuru çalışma korumafonksiyonu Pompa temizleme fonksiyonu |
| Pompa uygulamaları için yumuşak boru doldurma fonksiyonu |
| Aynı anda giriş ve çıkış basıncı kontrolü ve karşılaştırması yapabilme Adım adım kalkış fonksiyonu |
| Anlık enerji kesintisi sonrası sorunsuz yeniden çalışma Flying Start fonksiyonu Rejeneratif engelleme fonksiyonu |
| V/F ve gelişmiş manyetik flux vektor kontrol Multi point V/F kontrol |
| Online ve offline olarak otomatik motor tanıma fonksiyonu Permanent magnet ve asenkron motor sürebilme |
| Permanent magnet motorlarda gerçek sensörsüz vektor kontrolu Maksimum 590Hz çıkış frekansı |
| Dahili enerji tasarrufu monitörü |
| Motor üzerindeki PTC’yi direk olarak bağlayabilme imkanı 4-20mA sinyal kablosunun kopuk olduğunu algılama |
| Ethernet portu üzerinden bağlanan GOT2000 serisi HMI ile otomatik haberleşme Gelişmiş optimum uyartım kontrolü |
| Dönen yükü yakalama fonksiyonu |
| 3 FAZ 400VAC-500VAC | |||
| Ürün Kodu | Güç (kW) (ND) – (HD) |
Nominal Akım (A) (ND) – (HD) |
Boyut W x H x D |
| FR-F840-00023-E2-60 | 0.75 / 0.75 | 2.3 / 2.1 | 150 x 260 x 140 |
| FR-F840-00038-E2-60 | 1.5 / 1.5 | 3.8 / 3.5 | 150 x 260 x 140 |
| FR-F840-00052-E2-60 | 2.2 / 2.2 | 5.2 / 4.8 | 150 x 260x 140 |
| FR-F840-00083-E2-60 | 3.7 / 3.,7 | 8.3 / 7.6 | 150 x 260 x 140 |
| FR-F840-00126-E2-60 | 5.5 / 5.5 | 12.6 / 11.5 | 150 x 260 x 140 |
| FR-F840-00170-E2-60 | 7.5 / 7.5 | 17 / 16 | 220 x 260 x 170 |
| FR-F840-00250-E2-60 | 11 / 11 | 25 / 23 | 220 x 260 x 170 |
| FR-F840-00310-E2-60 | 15 / 15 | 31 / 29 | 220 x 300 x 190 |
| FR-F840-00380-E2-60 | 18.5 / 18.5 | 38 / 35 | 220 x 300 x 190 |
| FR-F840-00470-E2-60 | 22/ 22 | 47 / 43 | 250 x 400 x 190 |
| FR-F840-00620-E2-60 | 30 / 30 | 62 / 57 | 250 x 400 x 190 |
| FR-F840-00770-E2-60 | 37 / 37 | 77 / 70 | 325 x 550x 195 |
| FR-F840-00930-E2-60 | 45 / 45 | 93/ 85 | 435 x 550x 250 |
| FR-F840-01160-E2-60 | 55 / 55 | 116 / 106 | 435 x 550 x 250 |
| FR-F840-01800-E2-60 | 75-90 / 75 | 180 / 144 | 435 x 550 x 250 |
| FR-F840-02160-E2-60 | 110 / 90 | 216 / 180 | 465 x 620 x 300 |
| FR-F840-02600-E2-60 | 132 / 110 | 260 / 216 | 465 x 620 x 300 |
| FR-F840-03250-E2-60 | 160 / 132 | 325 / 260 | 465 x 740 x 360 |
| FR-F840-03610-E2-60 | 185 / 160 | 361 / 325 | 465 x 740 x 360 |
| FR-F840-04320-E2-60 | 220 / 185 | 432 / 361 | 498 x 1010 x 380 |
| FR-F840-04810-E2-60 | 250 / 220 | 481 / 432 | 498 x 1010 x 380 |
| FR-F840-05470-E2-60 | 280 / 250 | 547 / 481 | 680 x 1010 x 380 |
| FR-F840-06100-E2-60 | 315 / 280 | 610 / 547 | 680 x 1010 x 380 |
| FR-F840-06830-E2-60 | 355 / 315 | 683 / 610 | 680 x 1010 x 380 |
| FR-F842-07700-E2-60 FR-CC2-H355K-60 | – / 355 | _ / 683 | x x |
| FR-F842-07700-E2-60 FR-CC2-H355K-60 | 400 / – | 770 / – | x x |
| FR-F842-08660-E2-60 FR-CC2-H400K-60 | – / 400 | – / 770 | x x |
| FR-F842-08660-E2-60 FR-CC2-H400K-60 | 450 / – | 866 / – | x x |
| FR-F842-09620-E2-60 FR-CC2-H450K-60 | – / 450 | – / 866 | x x |
| FR-F842-09620-E2-60 FR-CC2-H450K-60 | 500 / – | 962 / – | x x |
| FR-F842-10940-E2-60 FR-CC2-H500K-60 | – / 500 | – / 962 | x x |
| FR-F842-10940-E2-60 FR-CC2-H500K-60 | 560 / – | 1094 / – | x x |
| FR-F842-12120-E2-60 FR-CC2-H560K-60 | – / 560 | – / 1094 | x x |
| FR-F842-12120-E2-60 FR-CC2-H560K-60 | 630 / – | 1212 / – | x x |
İLGİNİZİ ÇEKEBİLECEK DİĞER ÜRÜNLER
INVERTER MOTION KONTROL ÇÖZÜMLERİ MELSERVO ÇÖZÜMLERİ MELSEC PLC ÇÖZÜMLERİ ENDÜSTRİYEL ŞALT MALZEMELERİ HMI PANELLER MELFA ROBOT ÇÖZÜMLERİ INVERTER MOTION KONTROL ÇÖZÜMLERİ MELSERVO ÇÖZÜMLERİ MELSEC PLC ÇÖZÜMLERİ ENDÜSTRİYEL ŞALT MALZEMELERİ HMI PANELLER MELFA ROBOT ÇÖZÜMLERİ INVERTER MOTION KONTROL ÇÖZÜMLERİ MELSERVO ÇÖZÜMLERİ MELSEC PLC ÇÖZÜMLERİ ENDÜSTRİYEL ŞALT MALZEMELERİ HMI PANELLER MELFA ROBOT ÇÖZÜMLERİ INVERTER MOTION KONTROL ÇÖZÜMLERİ MELSERVO ÇÖZÜMLERİ MELSEC PLC ÇÖZÜMLERİ ENDÜSTRİYEL ŞALT MALZEMELERİ HMI PANELLER MELFA ROBOT ÇÖZÜMLERİ INVERTER MOTION KONTROL ÇÖZÜMLERİ MELSERVO ÇÖZÜMLERİ MELSEC PLC ÇÖZÜMLERİ ENDÜSTRİYEL ŞALT MALZEMELERİ HMI PANELLER MELFA ROBOT ÇÖZÜMLERİ INVERTER MOTION KONTROL ÇÖZÜMLERİ MELSERVO ÇÖZÜMLERİ MELSEC PLC ÇÖZÜMLERİ ENDÜSTRİYEL ŞALT MALZEMELERİ HMI PANELLER MELFA ROBOT ÇÖZÜMLERİ INVERTER MOTION KONTROL ÇÖZÜMLERİ MELSERVO ÇÖZÜMLERİ MELSEC PLC ÇÖZÜMLERİ ENDÜSTRİYEL ŞALT MALZEMELERİ HMI PANELLER MELFA ROBOT ÇÖZÜMLERİ INVERTER MOTION KONTROL ÇÖZÜMLERİ MELSERVO ÇÖZÜMLERİ MELSEC PLC ÇÖZÜMLERİ ENDÜSTRİYEL ŞALT MALZEMELERİ HMI PANELLER MELFA ROBOT ÇÖZÜMLERİ INVERTER MOTION KONTROL ÇÖZÜMLERİ MELSERVO ÇÖZÜMLERİ MELSEC PLC ÇÖZÜMLERİ ENDÜSTRİYEL ŞALT MALZEMELERİ HMI PANELLER MELFA ROBOT ÇÖZÜMLERİ INVERTER MOTION KONTROL ÇÖZÜMLERİ MELSERVO ÇÖZÜMLERİ MELSEC PLC ÇÖZÜMLERİ ENDÜSTRİYEL ŞALT MALZEMELERİ HMI PANELLER MELFA ROBOT ÇÖZÜMLERİ
