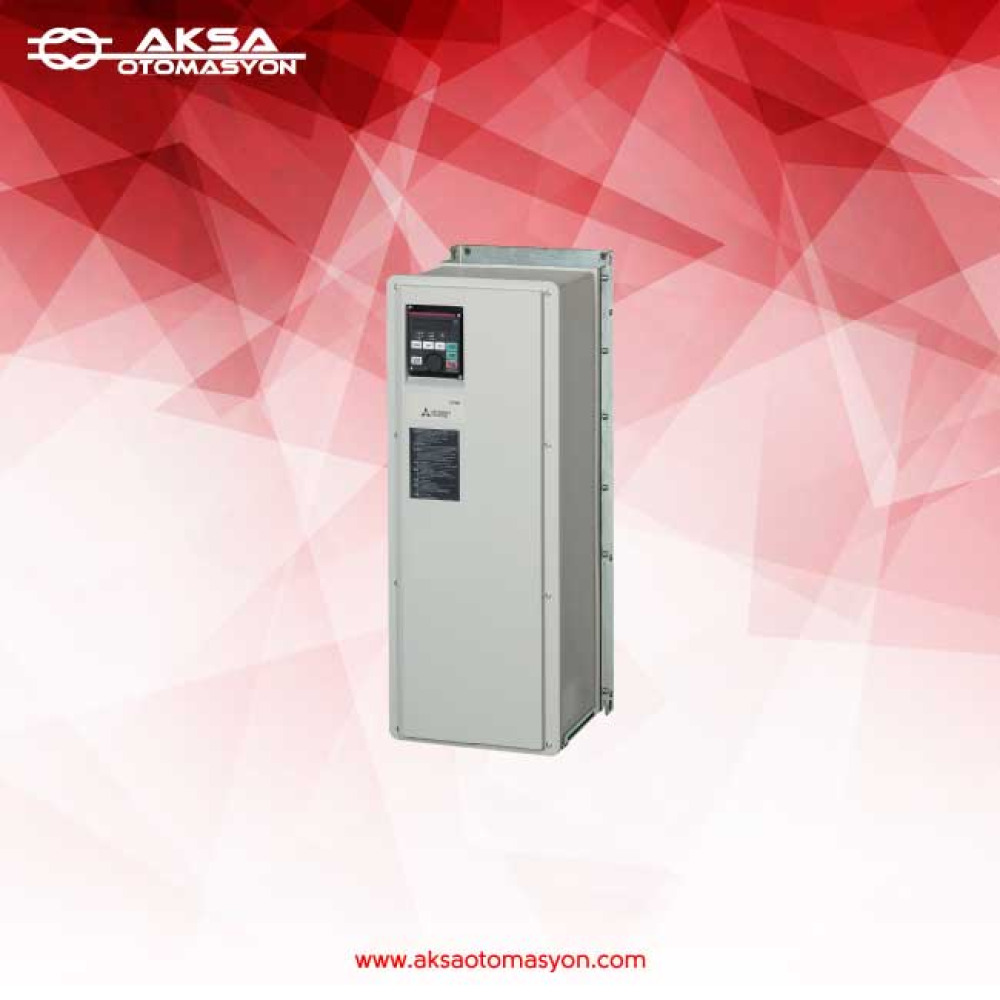

A846 Serisi Frekans İnverterleri IP55

Mitsubishi Electric’in geliştirdiği eşsiz sürücü hassasiyeti, hız kontrolü, basit devreye alma ve çok yönlülük için tasarlanmış yeni nesil sürücü teknolojisi

Entegre üst düzey PLC, programlama ve parametre kopyalama için USB portu, kolay okunan kontrol paneli, optimum güç kullanımı ile enerji tasarrufu fonksiyonları, gelişmiş sistem güvenliği, bir dizi seçenek sunan üç genişleme yuvası ve desteklenen network kartı sunduğu üstün özelliklerden bazılarıdır.

FR-A846 Serisi, geriye dönük olarak FR-A700 serisi ile tam uyumludur. Parametreler FR Configurator2 ile kolayca kopyalanabilir. Önceki makine yanıt süresine uymak için FR-A846’nın giriş/çıkış sinyalleri geciktirilebilir.

  • FR-A800 serisi, güvenli kapatma için iki kanallı acil durdurma fonksiyonuna sahiptir. Bu fonksiyon, diğer bir kontaktör montajına gerek olmadan Avrupa Makine Direktifi ile uyumlu, güvenli bir çalışma sağlar. Bunun sonucunda FR-A800; EN ISO13849-1/PLe cat. 3, EN 61508-1/-2/-3:2010(SIL3) ve EN 61800-5-2 SIL3 standartlarına uygundur.
  • Tek dokunuşla ayarlama sağlayan Dijital Ayar Potuna sahip parametre ünitesi tüm önemli parametrelere doğrudan erişim sağlar. FR-A800 serisi, kolay Mitsubishi Electric grafik operatör paneli (GOT DRIVE) bağlantısı sağlar. HMI bağlantısı için haberleşme parametreleri toplu bir şekilde otomatik olarak ayarlanır.
  • Sürücünün yerleşik EMC filtresi Avrupa EMC Direktifi standartlarına tam uyum sağlar (EN 61800-3 2. çevre kategorisi C3), böylece sürücü için ayrı bir sertifika gerekli değildir.
  • Uygulamanıza en uygun enerji tasarruf fonksiyonundan yararlanın. Etkileyici enerji tasarrufu, enerji monitöründe görüntülenebilmektedir.
  • Soğutma fanları ve dahili kondansitörler tahmini 10 yıllık ömre sahiptir. AÇIK/KAPALI kontrol fonksiyonu kullanılarak, fanların hizmet ömrü daha da uzatılabilmektedir.



TEKLİF VE BİLGİ İSTEYİN

Software ve Bağlantı Aksesuarları

Art No. Kod  Açıklama
275503 FR-Configurator 800 serisi bağlantı yazılımı
160229 MR-J3USBCBL3M Mini B USB kablosu 3m

Taşınabilir Parametre Üniteleri ve Aksesuarları

Art No. Kod  Açıklama
286226 FR-DU08 Standart PU ünitesi, IP40
286226 FR-DU08-01 Standart PU ünitesi, IP55
274525 FR-LU08 Gelişmiş Türkçe PU ünitesi, IP40, (inverter üzerine takılabilir)
296613 FR-LU08-01 Gelişmiş Türkçe PU ünitesi, IP55, (pano kapağına takılabilir)
70727 FR-A5CBL 1 PU ünitesi pano kapısına taşıma kablosu RJ45 jaklı, 1m
70728 FR-A5CBL 2,5 PU ünitesi pano kapısına taşıma kablosu RJ45 jaklı, 2,5m
70729 FR-A5CBL 5 PU ünitesi pano kapısına taşıma kablosu RJ45 jaklı, 5m
157515 FR-ADP PU ünitesi bağlantı aparatı (dişi <> dişi, RJ45)
DU08/LU08 parametre üniteleri ile birlikte FR-ADP ve FR-A5CBL xx 1’er adet alınması gerekmektedir

Kapalı Çevrim ve Motion Kontrol Çalışma Opsiyonları

Art No. Kod  Açıklama
269429 FR-A8AP A800 serisi için TTL ve HTL encoder giriş opsiyonu
283939 FR-A8APR A800 serisi için resolver encoder giriş opsiyonu
285244 FR-A8TP A800 serisi için TTL ve HTL encoder girişli terminal bloğu
297422 FR-A8APS A800 serisi için EnDat 2.2 interface encoder giriş opsiyonu
289335 FR-A8NS SSCNET-lll/H motion haberleşme opsiyonu
Motion kontrol çalışmada FR-A8NS opsiyonu ile birlikte 1 adet de encoder giriş opsiyonu alınmalıdır.

Haberleşme Opsiyonları

Art No. Kod  Açıklama
269431 FR-A8NC CC-Link haberleşme opsiyonu
168347 A6CON-LP5 FR-A8NC için CC-Link haberleşme konnektörü
273102 FR-A8NCE CC-Link IE Field haberleşme opsiyonu
274514 FR-A8NP Profibus DP haberleşme opsiyonu, vidalı bağlantı
294939 FR-D-Sub9-A8NP FR-A8NP için 9 pin konnektör bağlantı aparatı
262948 FR-A8NDPV1 Profibus DPV1 haberleşme opsiyonu, konnektörlü bağlantı
290115 FR-A8NCN ControlNet için haberleşme opsiyonu
262949 FR-A8NPRT-2P Profinet haberleşme opsiyonu, 2xRJ45 portlu
262950 FR-A8NEIP-2P Ethernet IP haberleşme opsiyonu, 2xRJ45 portlu
269432 FR-A8ND DeviceNet haberleşme opsiyonu
318109 FR-A8NL LONWORKS haberleşme opsiyonu
317035 FR-A8NF FL-net remote haberleşme opsiyonu
284809 FR-A8NECT-2P EthernetCAT haberleşme opsiyonu, 2xRJ45 portlu
298153 FR-A8NCA CanOpen haberleşme opsiyonu
307170 FR-A8ERS-60 Ethernetli E2-60 modelleri için RS-485 haberleşme opsiyonu

I/O Genişleme Opsiyonları

Art No. Kod  Açıklama
269426 FR-A8AX 16 DI  genişleme opsiyonu
269427 FR-A8AY 7 DO, 2AO genişleme opsiyonu
269428 FR-A8AR 3 röle DO genişleme opsiyonu
283940 FR-A8AZ 1 Ter, 1 Al, 1 AO genişleme opsiyonu
290118 FR-A8AC 120VAC kumanda voltajı, 8 digital giriş, 2 röle çıkışı
269430 FR-A8AL Master slave çalışma için AB fazı giriş/çıkış opsiyonu
290117 FR-A8AN İzoleli 1Al, 2AO genişleme opsiyonu (4-20mA)

Terminal Opsiyonları

Art No. Kod  Açıklama
290116 FR-A8TR Vidalı tip terminal bloğu
274526 FR-A8TAT A700/A500 serisinden, A800/F800 serisine geçiş terminali

DC Şok Bobinleri (EN 61000-3-12)

Art No. Kod  Uygun İnverter Modeli Açıklama
238343 FR-HEL-H0.75K-E A846 >> 00023 3 faz, 3x400VAC
238344 FR-HEL-H1.5K-E A846 >> 00038 3 faz, 3x400VAC
238345 FR-HEL-H2.2K-E A846 >> 00052 3 faz, 3x400VAC
238346 FR-HEL-H3.7K-E A846 >> 00083 3 faz, 3x400VAC
238347 FR-HEL-H5.5K-E A846 >> 00126 3 faz, 3x400VAC
238348 FR-HEL-H7.5K-E A846 >> 00170 3 faz, 3x400VAC
238349 FR-HEL-H11K-E A846 >> 00250 3 faz, 3x400VAC
238350 FR-HEL-H15K-E A846 >> 00310 3 faz, 3x400VAC
283571 FR-HEL-H18.5K-E1 A846 >> 00380 3 faz, 3x400VAC
283572 FR-HEL-H22K-E1 A846 >> 00470 3 faz, 3x400VAC
283573 FR-HEL-H30K-E1 A846 >> 00620 3 faz, 3x400VAC
283574 FR-HEL-H37K-E1 A846 >> 00770 3 faz, 3x400VAC
238355 FR-HEL-H45K-E1 A846  >> 00930 3 faz, 3x400VAC
238356 FR-HEL-H55K-E A846 >> 01160 3 faz, 3x400VAC
273305 FR-HEL-H90K-E A846 >> 01800 3 faz, 3x400VAC
273306 FR-HEL-H110K-E A846 >> 02160 3 faz, 3x400VAC
273307 FR-HEL-H132K-E A846 >> 02600 3 faz, 3x400VAC
273308 FR-HEL-H160K-E A846 >> 03250 3 faz, 3x400VAC
273309 FR-HEL-H185K-E A846 >> 03610 3 faz, 3x400VAC
273310 FR-HEL-H220K-E A846  >> 04320 3 faz, 3x400VAC
273311 FR-HEL-H250K-E A846 >> 04810 3 faz, 3x400VAC
273312 FR-HEL-H280K-E A846 >> 05470 3 faz, 3x400VAC
273313 FR-HEL-H315K-E A846 >> 06100 3 faz, 3x400VAC
273314 FR-HEL-H355K-E A846 >> 06830 3 faz, 3x400VAC

AC Giriş Şok Bobinleri

Art No. Kod  Uygun İnverter Modeli Açıklama
134973 FR-BAL-B-0,75K A846 >> 00023 3 faz, 3x400VAC
87244 FR-BAL-B-4,0K A846  >> 00038-052-083 3 faz, 3x400VAC
87245 FR-BAL-B-5,5K A846 >> 00126 3 faz, 3x400VAC
87246 FR-BAL-B-7,5K A846 >> 00170 3 faz, 3x400VAC
71053 FR-BAL-B-11/15K A846 >> 00250-00310 3 faz, 3x400VAC
87247 FR-BAL-B-22K A846 >> 00380-00470 3 faz, 3x400VAC
87248 FR-BAL-B-30K A846 >> 00620 3 faz, 3x400VAC
87249 FR-BAL-B-37K A846 >> 00770 3 faz, 3x400VAC
71044 FR-BAL-B-45K A846 >> 00930 3 faz, 3x400VAC
87250 FR-BAL-B-55K A846 >> 01160 3 faz, 3x400VAC
296227 FR-BAL-B3-90K A846 >> 01800 3 faz, 3x400VAC
296228 FR-BAL-B3-110K A846 >> 02160 3 faz, 3x400VAC
296229 FR-BAL-B3-132K A846 >> 02600 3 faz, 3x400VAC
296230 FR-BAL-B3-160K A846 >> 03250 3 faz, 3x400VAC
296231 FR-BAL-B3-185K A846 >> 03610 3 faz, 3x400VAC
296232 FR-BAL-B3-220K A846 >> 04320 3 faz, 3x400VAC
296233 FR-BAL-B3-250K A846 >> 04810 3 faz, 3x400VAC

RFI/EMC Filtre Opsiyonları

Art No. Kod  Uygun İnverter Modeli Açıklama
193677 FFR-BS-00126-18A
-SF100
A846 >> 00023-00038-00052-
00083-00126
C2 – EN 55011A (100m)
C1 – EN 55022B (20m)
193678 FFR-BS-00250-30A
-SF100
A846 >> 00170-00250 C2 – EN 55011A (100m)
C1 – EN 55022B (20m)
193679 FFR-BS-00380-55A
-SF100
A846 >> 00310-00380 C2 – EN 55011A (100m)
C1 – EN 55022B (20m)
193680 FFR-BS-00620-75A
-SF100
A846 >> 00470-00620 C2 – EN 55011A (100m)
C1 – EN 55022B (20m)
193681 FFR-BS-00770-95A
-SF100
A846 >> 00770 C2 – EN 55011A (100m)
C1 – EN 55022B (20m)
193682 FFR-BS-00930-120A
-SF100
A846 >> 00930 C2 – EN 55011A (100m)
C1 – EN 55022B (20m)
193683 FFR-BS-01800-180A
-SF100
A846 >> 01160-01800 C2 – EN 55011A (100m)
C1 – EN 55022B (20m)
104663 FN 3359-250-28 A846 >> 02160-2600 C2 – EN 55011A (100m)
104664 FN 3359-400-99 A846 >> 03250-04320 C2 – EN 55011A (100m)
104665 FN 3359-600-99 A846 >> 04810-06100 C2 – EN 55011A (100m)
104666 FN 3359-1000-99 A846 >> 06100-09620 C2 – EN 55011A (100m)
130229 FN 3359-1600-99 A846 >> 10940-12120 C2 – EN 55011A (100m)

Fren Üniteleri

Art No. Kod  Uygun İnverter Modeli Açıklama
202429 FR-BU2-H55K A846 55kW % 10 ED
202430 FR-BU2-H75K A846 Minumum 1 x METR-MT-BR5-H75K ile birlikte kullanılır
252147 FR-BU2-H220K A846 Minumum 3 x METR-MT-BR5-H75K ile birlikte kullanılır
252148 FR-BU2-H280K A846 Minumum 4 x METR-MT-BR5-H75K ile birlikte kullanılır

Fren Ünitesi ile Beraber Kullanılabilen Fren Dirençleri

Art No. Kod  Uygun İnverter Modeli Açıklama
209578 FR-BR-H15K BU2-H7.5K – BU2-H25K 32 ohm 990W
209580 FR-BR-30K BU2-H30K 16 ohm 1990W
209583 FR-BR-55K BU2-H55K 8 ohm 3910W
  METR-MT-BR5-H75K BU2-H75K 6,5 ohm 7500W

Direkt Bağlanabilen Fren Dirençleri

Art No. Kod  Uygun İnverter Modeli ED (%) Direnç (ohm) Güç (Watt)
  METR-R-00023 FR-A846-00023-E2-60* 100 371 1700
  METR-R-00038 FR-A846-00038-E2-60* 100 236 2600
  METR-R-00052 FR-A846-00052-E2-60* 100 190 3200
  METR-R-00083 FR-A846-00083-E2-60* 100 130 4700
  METR-R-00126 FR-A846-00126-E2-60* 100 83 7400
  METR-R-00170 FR-A846-00170-E2-60* 100 75 8200
  METR-R-00250 FR-A846-00250-E2-60* 100 52 11900
  METR-R-00310 FR-A846-00310-E2-60* 100 34 18100
  METR-R-00380 FR-A846-00380-E2-60* 100 34 18100
  METR-R-00470 FR-A846-00470-E2-60* 100 21 30100
  METR-R-00620 FR-A846-00620-E2-60* 100 21 30100
  METR-R-00770 FR-A846-00770-E2-60* 100 13.,5 45600
  METR-R-00930 FR-A846-00930-E2-60* 100 13,5 45600
  METR-R-001160 FR-A846-01160-E2-60* 100 13,5 45600
  METR-R-001800 FR-A846-01800-E2-60* 100 13,5 45600

Direk bağlanabilen fren direçleri ile ilgi uyarılar ;
Verilmiş olan değerler 50C ortam sıcaklığında, 380VAC – 500VAC arası besleme gerilimi için verilmiş maksimum değerlerdir.
Yukarıda tip bilgileri yazan tüm inverter modellerinde dahili frenleme transistörü bulunmaktadır.
(*) işaretlenmiş tiplerde, dahili frenleme direnci mevcuttur, harici freni bağlamak için önce  bu iç direnci iptal etmek gerekir.
Tabloda yer alan ohm ve güç değerleri tavsiye niteliğindedir, tam yükte değerlerin değişim oranı maksimum %5’tir.

Donanım Fonksiyon
● IP55 tam kapalı gövde yapısı ● Multi motor fonksiyonu ile birden fazla motoru/pompayı eş yaşlandırma veya sıralı algılama
● Dahili EMC filtre (EN 61800-3) ● Akıllı yük saptama ile kopmuş kayış veya tıkanmış filtre algılama
● Dahili DC şok bobini (EN 61000-3-12) ● Yangın vb. durumlar için acil durum çalışma fonksiyonu
● %95 nemli ortamda, -10C ile +40C arası ortam sıcaklığında kayıpsız
çalışabilme
● Aynı anda 2 farklı PID operasyonu kontrol edebilme
● IEC60721-3-3 3C2/3S2 standartlarında çift kat vernik kaplı elektronik kartlar 3sn %150 aşırı yüklenme kapasitesi ● PID ön şarj fonksiyonu ile yumuşak boru doldurma
● 3sn %150 aşırı yüklenme kapasitesi ● PID tam uyku modu
● 3Hz de %120 başlangıç torku ● Pompa uygulamalarında kuru çalışma koruma fonksiyonu
● USB 2.0 hafıza kartı ile inverter parametrelerini ve PLC programını kopyalayabilme, inceleyebilme, trend alabilme, bilgileri taşıyabilme ● Pompa temizleme fonksiyonu
● Dahili PLC fonksiyonu, 6K memory kapasştesş, 19ns çevrim hızı,
ladder, list ve fonksiyon bloğu olarak programlanabilme
● Pompa uygulamaları için yumuşak boru doldurma fonksiyonu
● Potansiyometre özellikli taşınabilir parametre ünitesi ● Aynı anda giriş ve çıkış basıncı kontrolü ve karşılaştırma yapabilme
● 24VDC ile haricen beslenebilen CPU altyapısı ● Adım adım kalkış fonksiyonu
● İnverteri 0-10VDC sürer gibi pulse-train sürebilme imkanı ● Anlık enerji kesintisi sonrası sorunsuz yeniden çalışma Flying Start fonksiyonu
● Entegre Acil Stop fonksiyonunu (SIL-2 STO ISO13849-1 CAT3) ● V/F ve gelişmiş manyetik flux vektör kontrol
● Dahili CC-Link IE Field Basic haberleşme ● Multi point V/F kontrol
● Dahili Modbus TCP/IP haberleşme ● Online ve offline olarak otomatik motor tanıma fonksiyonu
● Dahili BACnet Ip haberleşme ● Permanent magnet ve asenkron motor sürebilme
● Opsiyon haberleşme ve I/O bağlamak için 3 adet boş port ● Permanent magnet motorlarda gerçek sensörsüz vektör kontrolü
● Mini B USB programlama portu ● Maksimum 590Hz çıkış frekansı
● Programlanabilir 12DI / 7DO / 3AI / 2AO ● Dahili enerji tasarrufu monitörü
● Global standartlar, UL – cUL – CE KC RoHS – HK CCS -CSA ● Motor üzerindeki PTC’yi direk olarak bağlayabilme imkanı
  ● 4-20mA sinyal kablosunun kopuk olduğunu algılama
● Ethernet portu üzerinden bağlanan GOT2000 serisi HMI ile otomatik haberleşme
● Gelişmiş optimum uyartım kontrolü
● Dönen yükü yakalama fonksiyonu


0,75kW ~ 160kW Güç Aralığı
Trifaze 400VAC ~ 500VAC

Normal Şart

Ağır Şart

Art. No Kod İnverter Akımı
(A)
Motor Gücü
(kW)
İnverter Akımı
(A)
Motor Gücü
(kW)
Boyut
280792 FR-A846-00023-2-60L2 2,1 0,75 1,5 0,4 238 x 520 x 271
280793 FR-A846-00038-2-60L2 3,5 1,5 2,5 0,75 238 x 520 x 271
280794 FR-A846-00052-2-60L2 4,8 2,2 4 1,5 238 x 520 x 271
280795 FR-A846-00083-2-60L2 7,6 3,7 6 2,2 238 x 520 x 271
280796 FR-A846-00126-2-60L2 11,5 5,5 9 3,7 238 x 520 x 271
280797 FR-A846-00170-2-60L2 16 7,5 12 5,5 238 x 520 x 271
280798 FR-A846-00250-2-60L2 23 11 17 7,5 238 x 650 x 285
280799 FR-A846-00310-2-60L2 29 15 23 11 238 x 650 x 285
280800 FR-A846-00380-2-60L2 35 18,5 31 15 238 x 650 x 285
280801 FR-A846-00470-2-60L2 43 22 38 18,5 238 x 650 x 285
280802 FR-A846-00620-2-60L2 57 30 44 22 345 x 790 x 357
280803 FR-A846-00770-2-60L2 70 37 57 30 345 x 790 x 357
280804 FR-A846-00930-2-60L2 85 45 71 37 345 x 790 x 357
280805 FR-A846-01160-2-60L2 106 55 86 45 345 x 790 x 357
280806 FR-A846-01800-2-60L2 144 75 110 55 420 x 1360 x 456.6
280807 FR-A846-02160-2-60L2 180 90 144 75 420 x 1360 x 456.6
280808 FR-A846-02600-2-60L2 216 110 180 90 420 x 1360 x 456.6
280809 FR-A846-03250-2-60L2 260 132 216 110 420 x 1510 x 456.6
280810 FR-A846-03610-2-60L2 325 160 260 132 420 x 1510 x 456.6

Normal şart çalışma koşulu (*): 40C ortam sıcaklığında; 60sn %120, 3sn %150 aşırı yüklenme kapasitesi.
Ağır şart çalışma koşulu (**): 40C ortam sıcaklığında; 60sn %150, 3sn %200 aşırı yüklenme kapasitesi.

INVERTER                      MOTION KONTROL ÇÖZÜMLERİ                      MELSERVO ÇÖZÜMLERİ                       MELSEC PLC ÇÖZÜMLERİ                      ENDÜSTRİYEL ŞALT MALZEMELERİ                      HMI PANELLER                      MELFA ROBOT ÇÖZÜMLERİ                    INVERTER                      MOTION KONTROL ÇÖZÜMLERİ                      MELSERVO ÇÖZÜMLERİ                       MELSEC PLC ÇÖZÜMLERİ                      ENDÜSTRİYEL ŞALT MALZEMELERİ                      HMI PANELLER                      MELFA ROBOT ÇÖZÜMLERİ                    INVERTER                      MOTION KONTROL ÇÖZÜMLERİ                      MELSERVO ÇÖZÜMLERİ                       MELSEC PLC ÇÖZÜMLERİ                      ENDÜSTRİYEL ŞALT MALZEMELERİ                      HMI PANELLER                      MELFA ROBOT ÇÖZÜMLERİ                    INVERTER                      MOTION KONTROL ÇÖZÜMLERİ                      MELSERVO ÇÖZÜMLERİ                       MELSEC PLC ÇÖZÜMLERİ                      ENDÜSTRİYEL ŞALT MALZEMELERİ                      HMI PANELLER                      MELFA ROBOT ÇÖZÜMLERİ                    INVERTER                      MOTION KONTROL ÇÖZÜMLERİ                      MELSERVO ÇÖZÜMLERİ                       MELSEC PLC ÇÖZÜMLERİ                      ENDÜSTRİYEL ŞALT MALZEMELERİ                      HMI PANELLER                      MELFA ROBOT ÇÖZÜMLERİ                    INVERTER                      MOTION KONTROL ÇÖZÜMLERİ                      MELSERVO ÇÖZÜMLERİ                       MELSEC PLC ÇÖZÜMLERİ                      ENDÜSTRİYEL ŞALT MALZEMELERİ                      HMI PANELLER                      MELFA ROBOT ÇÖZÜMLERİ                    INVERTER                      MOTION KONTROL ÇÖZÜMLERİ                      MELSERVO ÇÖZÜMLERİ                       MELSEC PLC ÇÖZÜMLERİ                      ENDÜSTRİYEL ŞALT MALZEMELERİ                      HMI PANELLER                      MELFA ROBOT ÇÖZÜMLERİ                    INVERTER                      MOTION KONTROL ÇÖZÜMLERİ                      MELSERVO ÇÖZÜMLERİ                       MELSEC PLC ÇÖZÜMLERİ                      ENDÜSTRİYEL ŞALT MALZEMELERİ                      HMI PANELLER                      MELFA ROBOT ÇÖZÜMLERİ                    INVERTER                      MOTION KONTROL ÇÖZÜMLERİ                      MELSERVO ÇÖZÜMLERİ                       MELSEC PLC ÇÖZÜMLERİ                      ENDÜSTRİYEL ŞALT MALZEMELERİ                      HMI PANELLER                      MELFA ROBOT ÇÖZÜMLERİ                    INVERTER                      MOTION KONTROL ÇÖZÜMLERİ                      MELSERVO ÇÖZÜMLERİ                       MELSEC PLC ÇÖZÜMLERİ                      ENDÜSTRİYEL ŞALT MALZEMELERİ                      HMI PANELLER                      MELFA ROBOT ÇÖZÜMLERİ
