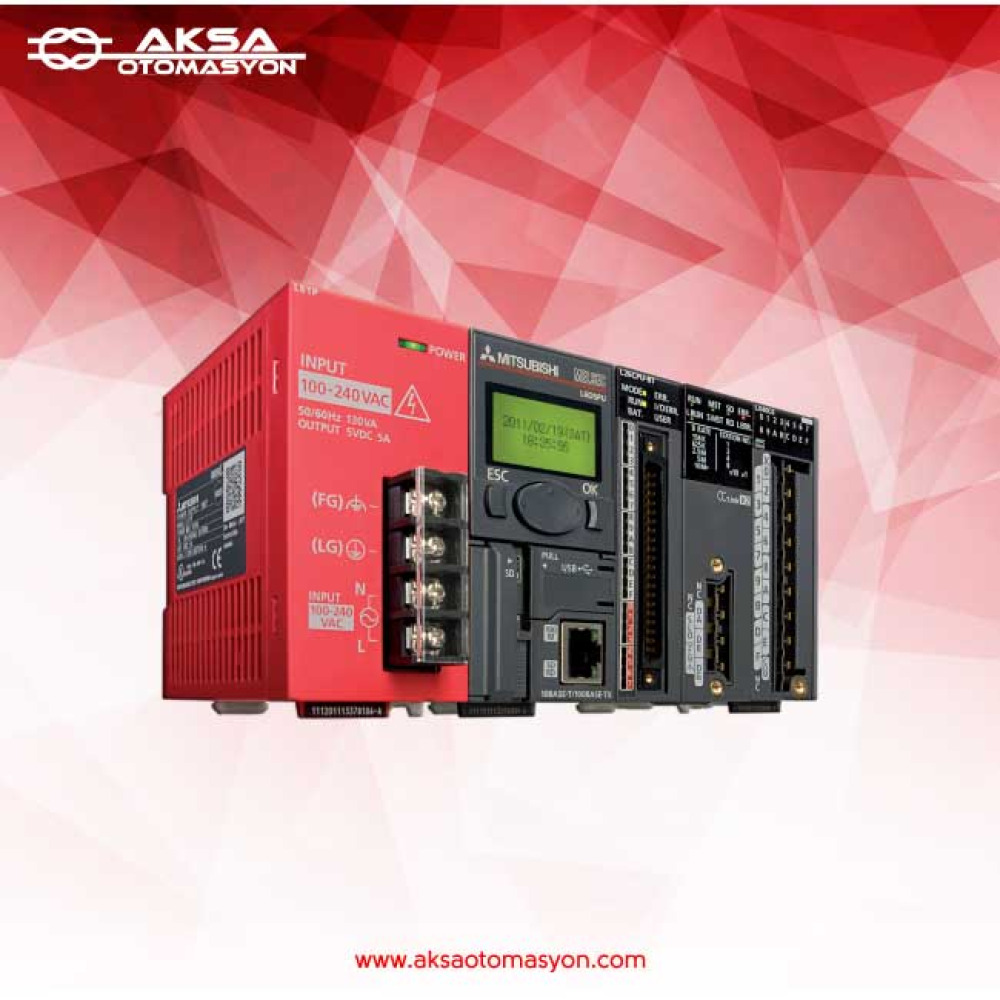

L Serisi PLC

MELSEC-L Serisi baz ünitesiz tasarımı ve yüksek çapta genişletilebilir modüler yapısı ile özellikle yüksek performans gerektiren ileri seviye makina uygulamalarına çözüm sunar.

MELSEC-L Serisi esneklik ve mükemmel kullanım kolaylığı sağlayarak üretim tesisinize yenilik getirecek ve gelişim sağlayacak.

MELSEC-L Serisi, monozukuri (yaratım), güvenilir teknoloji ve güvenilirliğe olan tutku temelinde tasarlanmıştır. Bu yaklaşım aynı zamanda sistem kurulumu ve işletimi için de geçerlidir.

Rack’den bağımsız tasarım, minimum biçim faktörüyle birlikte yüksek sistem esnekliğini destekler. Tekli CPU mimarisi; yerleşik Ethernet ve Mini-USB arabirimleri, program depolama ve zamandizinsel veri toplama için bir SD/SDHC bellek kartı yuvası ve basit yüksek hızlı sayma ve konumlandırma fonksiyonları için 24 dijital G/Ç içerir. Yüksek performanslı CPU, aynı zamanda güçlü açık Fieldbus ağı CC-Link’e bağlanmak için bir CC-Link V2 Ana/Yerel istasyonu içerir.

CPU, yerleşik durumdaki fonksiyonların yanı sıra, ilave dijital ve analog G/Ç’lar, yüksek hızlı sayaçlar, iletişim arabirimleri, Simple Motion, pozisyonlama vs. için maksimum 10 genişletme modülü ve özel fonksiyon modülüyle tamamlanabilir.

Kompakt boyut, kolay genişletilebilirlik, network özellikleri ve pek çok yerleşik güçlü fonksiyon, L serisini hem bağımsız makineler, hem de büyük uygulamalardaki network bağlantılı istasyonlar için ideal hale getirir.

Yerleşik dizinsel zaman veri toplama fonksiyonu; sorun giderme, performans değerlendirmesi ve diğer kullanımlar için bilgi toplamanın kolay bir yolunu sağlar. Mevcut yapılandırma aracı, adım adım sihirbaz benzeri bir arabirim ile dizinsel zaman veri toplama fonksiyonunu ayarlamayı çok kolaylaştırır. GX Log Viewer kullanılarak, toplanan veriler kolayca yorumlanır ve anlaşılır.

Yerleşik USB 2.0 portu veya Ethernet arabirimi, doğrudan montaj yerinde bağlantı kurmak için kullanılabilir. Ethernet arabirimi direkt bağlantıyı destekler ve çalışmak için PLC ya da PC’nin herhangi bir yapılandırmasını gerektirmez.

Gelişmiş Programlama Yazılımı GX Works2, PLC bakım ve programlama yazılımında gelecek nesli temsil eder ve L serisi için mükemmel derecede uygundur.



TEKLİF VE BİLGİ İSTEYİN
Ekran Modülü
Art No. Kod  Açıklama
238058 L6DSPU 16 karakter x 4 satır; Programlanabilen Yeşil / Kırmızı arka LED;
Diagnostik ve bakım işlemleri için
Hafıza Kartları (Opsiyonel)
Art No. Kod  Açıklama
284966 NZ1MEM-2GBSD SD Memory Card; 2 Gbyte
284967 NZ1MEM-4GBSD SD Memory Card; 4 Gbyte
284968 NZ1MEM-8GBSD SD Memory Card; 8 Gbyte
284969 NZ1MEM-16GBSD SD Memory Card; 16 Gbyte
Not: File register arttırmak, Backup&Restore, Datalogging, FTP fonksiyonları için kullanılır.
Pil
Art No. Kod  Açıklama
130376 Q6BAT PLC Q Series Battery for CPU, 3 V DC; 1800mAh
204127 Q7BAT PLC Q Series Battery for CPU, 3 V DC; 5000mAh
204128 Q7BAT-SET PLC Q Series Battery for CPU, 3 V DC; 5000mAh; incl. Battery holder
Yazılım
Art No. Kod  Açıklama
234630 GX Works2 V01-2L0C-E GX Works 2 Programlama yazılımı, 2 Lisans
234631 GX Works2 V01-5L0C-E GX Works 2 Programlama yazılımı, 5 Lisans
221608 MX OPC Server V0600-1L0C-E MX OPC Server, Mitsubishi Electric OPC Server Yazılımı
298399 MX Sheet V02-2L0C-E Microsoft Excel Haberleşme arayüzü; Data kaydı, Raporlama, Otomatik kayıt / çıktı alma,
MX Component içerir
259728 MX Component V04-2L0C-E MX Component, PC-PLC Bağlantısı için ActiveX kütüphaneleri
286227 iQ Works v02-2L0C-E iQ Works Yazılımı, PLC, Motion ve Operatör Paneli Yazılımlarının tümünü içerir
231731 GX Configurator DP V07-1L0C-M Profibus programlama yazılımı, Q/L/FX
Konnektörlü Sinyal Kabloları
Art No. Kod  Açıklama
140991 Q40CBL-3M MELSEC 40pin Konnektörlü kablo; Sinyal uçları açık tip, 3m
140997 Q40CBL-5M MELSEC 40pin Konnektörlü kablo; Sinyal uçları açık tip, 5m
158068 Q40CBL-10M MELSEC 40pin Konnektörlü kablo; Sinyal uçları açık tip, 10m
136575 Q32CBL-3M MELSEC 37pin (DSUB) Konnektörlü kablo; Sinyal uçları açık tip, 3m
136576 Q32CBL-5M MELSEC 37pin (DSUB) Konnektörlü kablo; Sinyal uçları açık tip, 5m
40 Pin Konnektörler
Art No. Kod  Açıklama
134139 A6CON1 40 pin Konnektör, Lehimlenir tip; Uygun kablo boyutu (0.088-0.3mm2)
134140 A6CON2 40 pin Konnektör, Sıkıştırmalı tip; Uygun kablo boyutu (0.088-0.3mm2)
134141 A6CON3 40 pin Konnektör, Baskı tip, Uygun kablo boyutu (0.088 flat kablo)
146932 A6CON4 40 pin Konnektör, Açılı çıkış ağızı, Lehimlenir tip, Uygın Kablo boyutu (0.088-0.3mm2)
L Serisi I/O Modül Üstü Yaylı Terminal Adaptörü
Art No. Kod  Açıklama
277553 L6TE-18S 18 pin yaylı terminal; Vidalı giriş/çıkış modüllerinde kullanılır
Raya Montaj Edilebilir Modüler PLC /// L CPU
CPU Performans LD işlemi: 9.5 nanosaniye
MOV işlemi: 19 nanosaniye
Bellek 620k Step – 280k Step Arası Program Belleği ; 2MB ROM, 768kB Device / Label Belleği
Program Dili Ladder
Structured Text (ST)
Instruction list (IL)
SFC MELSAP-L
Function Block diagram (FBD/LD)
Function Block (FB)
IO Adedi Lokal                                                                  L02CPU için: 1204
Diğerler için: 4096
Uzak                                                                    CC-Link/Basic ile: Toplam 8192 I/O
STLite, ST ve AJ65 CC-Link IE (Blok tip veya L serisi CC-Link IE Head modül ile) veya
CC-Link Basic modülleri ile
Haberleşme Dahili Fiziksel                                                    Ethernet (8 Kanal, Modbus TCP Master, FTP ve SLMP (MC Protocol),
CC-Link Basic destekler), SD Kart
(Data logging, backup & restore), Protokolsüz PLC-PLC haberleşme ağı
BACnet
Opsiyonel                                                        Anywire AsLink – Sensör/Pokayoke haberleşme ağı
CC-Link IE Field / CC-Link IE Field Basic
CC-Link
Profibus Master/Slave
IO Link Master/Slave
SSCNETIII/H Fiber optik motion ağı
Dahili Fonksiyonlar Dahili Özellikler:
Hızlı Giriş/Çıkış, 2×2 kanal 200kHz
Konnektörlü I/O terminali 16-8 Giriş/Çıkış
Ethernet, SD Kart, Mini USB
Racksiz dizayn (Esnek genişletilebilir)
Dahili Data logging (Veri kayıt) 1ms örnekleme aralığı 1280 Data noktası için.
16 Eksene kadar SSCNETIII/H fiber optik motion kontrol
Konfigürasyon 1 Güç Kaynağı + 1 Haberleşme Adaptörü + CPU (Veya Head Module) +
10 Modül veya 9 Modül + 1 Bus uzatıcı
L02’ye 1 adet, Diğer CPU modellerine 3 adet daha ek Bus hattı eklenebilir
Ek rack dizilimi: 1 Güç kaynağı + 10 Modül veya 9 Modül + 1 Bus uzatıcı
CPU’lara ek olarak aksesuar: Ekran modülü, Pil, Hafıza Kartı
Konfigürasyon Oluşturma
Sihirbazı
Yazılımın offline versiyonu için satış temsilcinizle iletişime geçiniz.

Ana Üniteler
100-240VAC Beslemeli Ana Üniteler
Art No. Kod  Açıklama
269668 L02SCPU-P 20kStep Bellek, 16/8 Dahili Giriş Çıkış, RS232/Mini-USB arayüz, 1x40pin Konnektör
244976 L02CPU-P 20kStep Bellek, 16/8 Dahili Giriş Çıkış, Ethernet/Mini-USB arayüz, 1x40pin Konnektör
269670 L06CPU-P 60kStep Bellek, 16/8 Dahili Giriş Çıkış, Ethernet/Mini-USB arayüz, 1x40pin Konnektör
269669 L026CPU-P 260kStep Bellek, 16/8 Dahili Giriş Çıkış, Ethernet/Mini-USB arayüz, 1x40pin Konnektör
244977 L026CPU-PBT 260kStep Bellek, 16/8 Dahili Giriş Çıkış, Dahili CC-Link, Ethernet/Mini-USB arayüz,
1x40pin Konnektör
CC-Link IE Field Head Module (Arayüz ‘Kafa’ Modülü)
Art No. Kod  Açıklama
238100 LJ72GF15-T2 4096 I/O destekler, CC-Link IE ağına L sisteminin uzak I/O olarak tanımlanmasını sağlar.
2x RJ45 Portu
SSCNET III/H Head Module (Arayüz ‘Kafa’ Modülü)
Art No. Kod  Açıklama
271040 LJ72MS15 4096 I/O destekler, SSCNETIII/H motion ağına uzak IO olarak tanımlanabilir
Güç Kaynakları
Art No. Kod  Açıklama
238063 L61P 100-240VAC Beslemeli Güç Kaynağı, 5A / 5VDC
238064 L63P 24VDC Beslemeli Güç Kaynağı, 5A / 5VDC
279592 L63SP 24VDC Beslemeli Güç Kaynağı, 5A / 5VDC, Dar Tip, Kanal İzolesiz
Haberleşme  Adaptörleri (Her CPU ile 1 adet kullanılır)
Art No. Kod  Açıklama
238059 L6ADP-R2 RS232 Adaptör, HMI/Inverter Bağlantı, MC Protokol, Seri haberleşme
273657 L6ADP-R4 RS422/485 Adaptör, HMI/Inverter Bağlantı, MC Protokol, Seri haberleşme
Dijital Giriş/Çıkış Modülleri
Art No. Kod  Açıklama
238085 LX40C6 24 VDC, 16 Dijital Giriş, Vidalı Terminal
238086 LX41C4 24VDC, 32 Dijital Giriş, 1x40pin konnektörü
238087 LX42C4 24VDC, 64 Dijital Giriş, 2x40pin konnektörü
242168 LY40PT5P 12-24VDC (Pozitif Lojik), 16 Transistör Çıkış, Vidalı Terminal
242169 LY41PT1P 12-24VDC (Pozitif Lojik), 32 Transistör Çıkış, 1x40pin konnektörü
242170 LY42PT1P 12-24VDC (Pozitif Lojik), 64 Transistör Çıkış, 2x40pin konnektörü
269171 LH42C4NT1P 12VDC (Pozitif Lojik), 32/32 Giriş, Transistör Çıkış, 2x40pin konnektör
242167 LY40NT5P 12-24VDC (Negatif Lojik), 16 Transistör Çıkış, Vidalı Terminal
238089 LY41NT1P 12-24VDC (Negatif Lojik), 32 Transistör Çıkış, 1x40pin konnektörü
238090 LY42NT1P 12-24VDC (Negatif Lojik), 64 Transistör Çıkış, 2x40pin konnektörü
269672 LH42C4PT1P 12-24VDC (Negatif Lojik), 32/32 Giriş, Transistör Çıkış, 2x40pin konnektör
255566 LX10 100-120VAC, 16 Dijital Giriş, Vidalı Terminal
255567 LX28 100-120VAC, 8 Dijital Giriş, Vidalı Terminal
238088 LY10R2 24VDC/240VAC, 16 Röle Çıkış, Vidalı Terminal
279074 LY18R2A 24VDC/240VAC, 8 Röle Çıkış, Vidalı Terminal
255568 LY20S6 100-240VAC, 16 Triac Çıkış, Vidalı Terminal
279075 LY28S1A 100-240VAC, 8 Triac Çıkış (Her ucu bağımsız), Vidalı Terminal
Analog, Sıcaklık, MikroVoltaj Giriş / Çıkış Modülleri
Art No. Kod  Açıklama
238091 L60AD4 -10 +10VDC/0-20mA Akım/Voltaj, 4 Analog Giriş, Vidalı Terminal
238092 L60DA4 -10 +10VDC/0-20mA Akım/Voltaj, 4 Analog Giriş, Vidalı Terminal
279065 L60ADIL8 0-20mA Akım, 8 Analog Giriş, Vidalı Terminal
279071 L60ADVL8 -10 +10VDC Voltaj, 8 Analog Giriş, Vidalı Terminal
304545 L60DAIL8 0-20mA Akım, 8 Analog Giriş, Vidalı Terminal
304494 L60DAVL8 -10 +10VDC Voltaj, 8 Analog Giriş, Vidalı Terminal
269673 L60AD2DA2 -10 +10VDC / 0-20mA Akım/Voltaj, 2/2 Analog Giriş/Çıkış, Vidalı Terminal
289962 L60RD8 8 kanal RTD Giriş (Pt100, JPt100, Pt1000, Pt50, Ni100, Ni120, Ni500, Cu100, Cu50
279072 L60MD4-G 4 kanal Voltaj/Akım/MikroVoltaj/TRD/Termokupl Giriş
(Voltaj: -10 +10VDC; Akım: 0-20mA; MikroVoltaj: -100 +100mV; Termokupl:
 K,J,T,E,N,R,S,B,U,L,PL,II,W
5Re, W26Re ; RTD: Pt100, JPt100, Pt1000, Pt50
Sıcaklık Kontrol Modülleri
Sıcaklık PID kontrol (Isıtma, Isıtma/Soğutma) ve Sıcaklık Girişi Olarak kullanabilirler. 4 Adet PID Loop, Dahili Kayıpsız Hafıza, Akım limitleyici, Isıtıcı bağlantı
kopukluk algılama fonksiyonları. Arayüz programı ile Gx Works 2 üzerinden programlanır.
Art No. Kod  Açıklama
246347 L60TCTT4 4 Kanal Termokupl Giriş (K,J,T,E,N,R,S,B,U,L,PL,Iı, W5Re/W26Re);
Transistör Kontrol Çıkışları, Vidalı Terminal
246348 L60TCRT4 4 Kanal RTD Giriş (Pt100, JPt100), Transistör Kontrol Çıkışları, Vidalı Terminal
246349 L60TCTT4BW 4 Kanal Termokupl Giriş (K,J,T,E,N,R,S,B,U,L,PL,Iı, W5Re/W26Re); Transistör Kontrol Çıkışları,
 Isıtıcı Bağlantı kopukluk algılama fonksiyonu, Vidalı Terminal
246350 L60TCRT4BW 4 Kanal RTD Giriş (Pt100, JPt100), Transistör Kontrol Çıkışları,
 Isıtıcı Bağlantı kopukluk algılama fonksiyonu Vidalı Terminal
Haberleşme Modülleri
Art No. Kod  Açıklama
238093 LJ71C24 1 x RS232; 1 x RS422/485, Seri Arayüz Modülü (MC Protokol, Çift/Tek taraflı seri haberleşme,
Modern üzerinden bağlantı, ASCII/DC Code haberleşme, Frame’li haberleşme)
238094 LJ71C24-R2 2 x RS232;  Seri Arayüz Modülü (MC Protokol, Çift/Tek taraflı seri haberleşme,
Modern üzerinden bağlantı, ASCII/DC Code haberleşme, Frame’li haberleşme)
263072 LJ71E71-100 Ethernet Arayüz modülü, (Webserver {Browser’den erişim}, Kolay Q/L Haberleşme, FTP, Email
238099 LJ61BT11 CC-Link Master/Slave Modülü
246346 LJ71GF11-T2 CC-Link IE Field Master/Slave Modül (64 İstasyon destekler), Çift Ethernet port
284432 LJ61CL12 CC-Link LT/CC-Link Modülü
245825 MR1IOL6-L IO Link Master modülü, 6 kanal
268527 ME1PB1-L Profibus master modülü DP-V1 Protocol; 12MBaud; IEC61158/EN50170
278167 ME2PB1-L Profibus Slave Modül
283159 ME3CAN1-L CanOpen, CanLayer2 Arayüz Modülü
290898 LJ51AW12AL AnyWireASLINK Master modülü (Pokayoke/Sensör ağı)
Hızlı Çıkışlar
Art No. Kod  Açıklama
251446 LD75P1 1 Eksen ; 200kHz Open collector
251447 LD75P2 2 Eksen ; 200kHz Open collector
251448 LD75D1 1 Eksen ; 4 MHz Differential Driver
251449 LD75D2 2 Eksen ; 4 MHz Differential Driver
238095 LD75D4 4 Eksen ; 4 MHz Differential Driver
238096 LD75P4 4 Eksen ; 200kHz Open collector
Hızlı Girişler
Art No. Kod  Açıklama
238097 LD62 2 kanal 5/12/24 VDC 200kHz Hızlı Giriş
238098 LD62D 2 kanal Diffirential Line Driver 500kHz Hızlı Giriş
SSCNET III/H Fiber Optik Motion Kontrol
Art No. Kod  Açıklama
268199 LD77MS2 2 Eksen Simple Motion Modül, (SSCNET III/H) Fiber Optik Motion Ağı
Lineer/Dairesel Enterpolasyon, CAM kontrol, Benek kontrolü
268200 LD77MS4 4 Eksen Simple Motion Modül, (SSCNET III/H) Fiber Optik Motion Ağı
Lineer/Dairesel Enterpolasyon, CAM kontrol, Benek kontrolü
268201 LD77MS16 16 Eksen Simple Motion Modül, (SSCNET III/H) Fiber Optik Motion Ağı
Lineer/Dairesel Enterpolasyon, CAM kontrol, Benek kontrolü
Esnek Yüksek Hızlı Giriş/Çıkış Modülü
Art No. Kod  Açıklama
296588 LD40PD01 12 / 6-8 Giriş/Çıkış, Diffirential Line Driver, Hızlı Giriş/Çıkış Modülü, Dahili Bellek
SSI Gray Code giriş gibi üstün fonksiyonlar, 2×40 pin konnektör
Uzatma Kablo ve Bağlantı Aparatları
Art No. Kod  Açıklama
247226 L6EXE Uzatma kablo bağlantı aparatı (Yeni bloğa giriş)
247227 L6EXB Uzatma kablo bağlantı aparatı (Uzatılan bloktan çıkış)
247228 LC06E Uzatma kablosu, 0.6m
257229 LC10E Uzatma kablosu, 1m
247230 LC30E Uzatma kablosu, 3m
249151 L6EC Yeni blok için sonlandırma bloğu
238062 L6EC-ET Yeni blok / veya eski blok yerine sonlandırma kapağı. (Hata olduğunda kontak veren çıkışlı ERR)
