Anasayfa Mitsubishi Electric Melservo Çözümleri

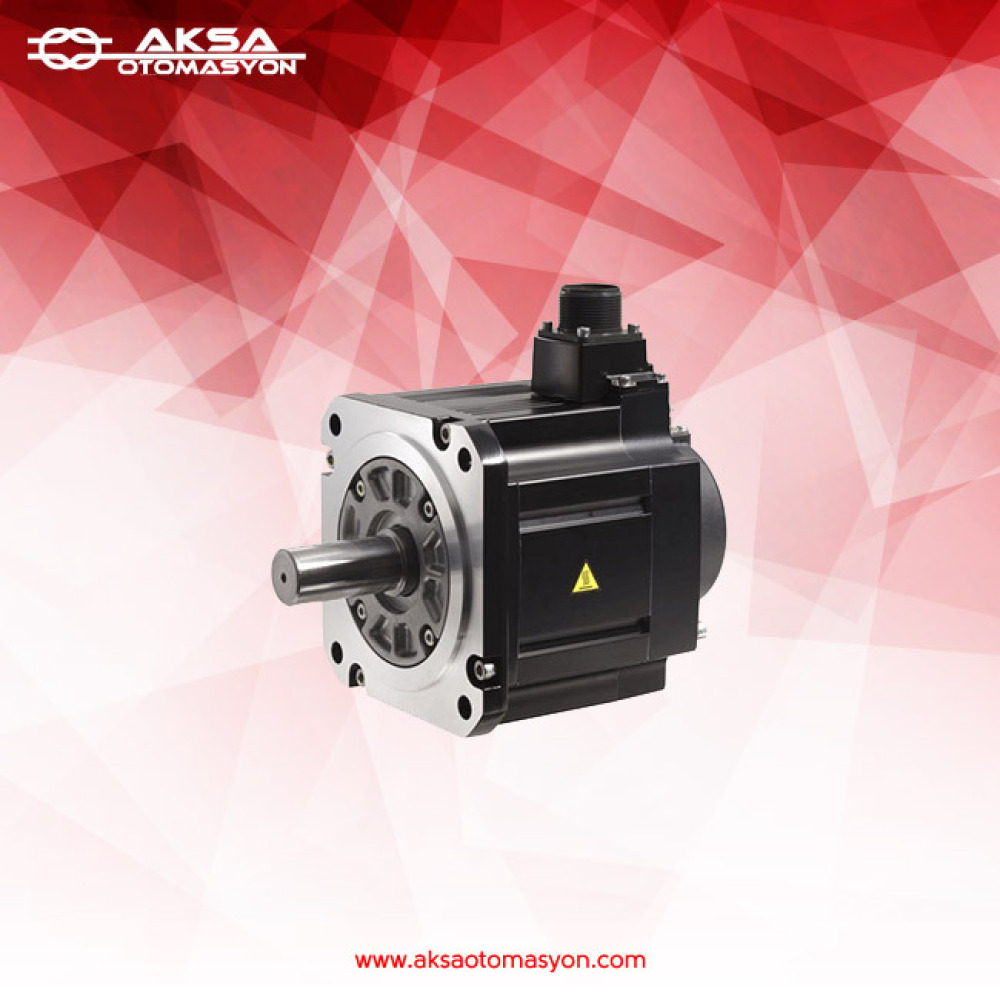

HG-SR Servo Motor

Hareket mekanizması olarak, alternatif akım elektrik motorları ile aynı özelliklere sahip olmasına rağmen AC servo motorlar, AC motorlardan farklı olarak encoder kısmına sahiptir. Encoder yardımı ile açısal hassasiyette dönme kabiliyeti kazandırılmış olur.

Servo Motorun Genel Özellikleri

Diğer motor türlerine göre daha hassastır.
Açısal dönme yöntemi (yani encoder) ile çalışmaktadırlar.
Bir sürücü ile kontrol edilir.
Endüstride çok yaygın olarak kullanılmaktadır.
Mikrobilgisayarlar tarafından kolayca kontrol edilebilir.
Dönme esnasında oluşan hata sadece adım hatasıdır.
Hızı programlama yoluyla ayarlanabilir.

Uygulama alanlarına örnek olarak CNC makinaları, robot kolları, endüstriyel taşıma sistemlerini örnek verebiliriz. Servo motorlar da çıkış; mekanik konum, hız veya ivme gibi parametrelerin kontrol edildiği bir düzenektir.

TEKLİF VE BİLGİ İSTEYİN

HG-SR /// Enkoder Kablo ve Konnektör

Art. No	Kod	Uyumlu Servo Motorlar	Uzunluk	Esneklik	Kablo Yönü	Açıklama
161567	MR-J3ENSCBL2M-L	HG-SN/SR/JR	2	Sabit
161568	MR-J3ENSCBL5M-L		5
161569	MR-J3ENSCBL10M-L		10
161570	MR-J3ENSCBL20M-L		20
161571	MR-J3ENSCBL30M-L		30
160226	MR-J3ENSCBL2M-H		2	Esnek
161563	MR-J3ENSCBL5M-H		5
161564	MR-J3ENSCBL10M-H		10
161565	MR-J3ENSCBL20M-H		20
161566	MR-J3ENSCBL30M-H		30
269076	MR-J3ENSCBL40M-H		40
244812	MR-J3ENSCBL50M-H		50
161576	MR-J3SCNS		Dik Tip Konnektör Seti
227425	MR-J3SCNSA		Açılı Tip Konnektör Seti
298071	MR-J3ENS-CVR		MR-J3ENSCBL kabosu için konnektör kılıfı
HG-SR /// Güç Konnektörü

Art. No	Kod	Uyumlu Servo Motorlar	Uzunluk	Esneklik	Kablo Yönü	Açıklama
136358	MR-PWCNS3	HG-JR/HG-SR	–	–
161573	MR-PWCNS4	HG-JR/HG-SR	–	–
161574	MR-PWCNS5	HG-SR	–	–
HG-SR /// Fren Kablo ve Konnektör

Art. No	Kod	Uyumlu Servo Motorlar	Uzunluk	Esneklik	Kablo Yönü	Açıklama
161575	MR-BKCNS1	HG-JR/SR	–	–	Dik Tip	IP67
227427	MR-BKCNS1A	HG-JR/SR	–	–	Açılı Tip	IP67

Frensiz Rotary Servo Standart /// HG-SR 400V / IP67
Art. No	Kod	Uyumlu Servo Sürücü	Güç (W)	Nominal Tork(Nm)	Max. Tork	Nominal Hız(rpm)	Max Hız (rpm)	Konnektör		Enkoder Kablo	Açıklama

261431	HG-SR524	MR-J4-60*4-(RJ)	500	2,4	7,2	2000	3000	MR-PWCNS4		MR- J3ENSCBL
261432	HG-SR1024	MR-J4-100*4-(RJ)	1k	4,8	14,3
261433	HG-SR1524	MR-J4-200*4-(RJ)	1,5k	7,2	21,5
261434	HG-SR2024	MR-J4-200*4-(RJ)	2k	9,5	28,6			MR-PWCNS5
261435	HG-SR3524	MR-J4-350*4-(RJ)	3,5k	16,7	50,1
261436	HG-SR5024	MR-J4-500*4-(RJ)	5k	23,9	71,6
261437	HG-SR7024	MR-J4-700*4-(RJ)	7k	33,4	100			MR-PWCNS3
Frensiz Rotary Servo Opsiyonel /// HG-SR 400V / IP67

Art. No	Kod	Açıklama		Art. No			Kod		Açıklama

280643	HG-SR524J	Yağ Keçeli		293778			HG-SR524K		Kamalı
280644	HG-SR1024J			283618			HG-SR1024K
280715	HG-SR1524J			293779			HG-SR1524K
280716	HG-SR2024J			293780			HG-SR2024K
280717	HG-SR3524J			293781			HG-SR3524K
280718	HG-SR5024J			293782			HG-SR5024K
280719	HG-SR7024J			293349			HG-SR7024K
Frensiz Rotary Servo Yarı Standart /// HG-SR 200V / IP67

Art. No	Kod	Uyumlu Servo Sürücü	Güç (W)	Nominal Tork(Nm)	(Nm) (%300)	Nominal Hız(rpm)	Max Hız (rpm)	Konnektör		Enkoder Kablo
248671	HG-SR52	MR-J4-60*-(RJ)	500	2,4	7,2	2000	3000	MR-PWCNS4		MR-J3ENSCBL
248672	HG-SR102	MR-J4-100*-(RJ)	1k	4,8	14,3
248673	HG-SR152	MR-J4-200*-(RJ)	1,5k	7,2	21,5
248674	HG-SR202	MR-J4-200*-(RJ)	2k	9,5	28,6			MR-PWCNS5
248675	HG-SR352	MR-J4-350*-(RJ)	3,5k	16,7	50,1
248676	HG-SR502	MR-J4-500*-(RJ)	5k	23,9	71,6
248677	HG-SR702	MR-J4-700*-(RJ)	7k	33,4	100			MR-PWCNS3
266828	HG-SR51	MR-J4-60*-(RJ)	500	4,8	14,3	1000	1500	MR-PWCNS4
266829	HG-SR81	MR-J4-100*-(RJ)	800	8,1	24,4
266830	HG-SR121	MR-J4-200*-(RJ)	1,2k	11,5	34,4			MR-PWCNS5
266831	HG-SR201	MR-J4-200*-(RJ)	2k	19,1	57,3
266832	HG-SR301	MR-J4-350*-(RJ)	3k	28,6	85,9
266833	HG-SR421	MR-J4-500*-(RJ)	4,2k	40,1	120			MR-PWCNS3
Frensiz Rotary Servo Opsiyonel /// HG-SR 200V / IP67

Art. No	Kod	Uyumlu Servo Sürücü	Güç (W)	Nominal Tork(Nm)	(Nm) (%300)	Nominal Hız(rpm)	Max Hız (rpm)	Konnektör		Enkoder Kablo	Açıklama

302976	HG-SR52JK		500	2,4	7,2						Yağ Keçeli Kamalı
279855	HG-SR52K		500	2,4	7,2						Kamalı
284749	HG-SR81K	MR-J4-100*-(RJ)	800	8,1	24,4	1000	1500
287721	HG-SR102K		1k	4,8	14,3	2000	3000
289521	HG-SR102J		1k	4,8	14,3						Yağ Keçeli
284121	HG-SR102JK		1k	4,8	14,3						Yağ Keçeli Kamalı
293718	HG-SR121K	MR-J4-200*-(RJ)	1,2k	11,5	34,4	1000	1500	MR-PWCNS5			Kamalı
307564	HG-SR152J		1,5k	7,2	21,5	2000	3000	MR-PWCNS4			Yağ Keçeli
311846	HG-SR152K		1,5k	7,2	21,5						Kamalı
289522	HG-SR202J		2k	9,5	28,6			MR-PWCNS5			Yağ Keçeli
312015	HG-SR202K		2k	9,5	28,6						Kamalı
297272	HG-SR301K	MR-J4-350*-(RJ)	3k	28,6	85,9	1000	1500
289519	HG-SR352J		3,5k	16,7	50,1	2000	3000				Yağ Keçeli
276834	HG-SR352K		3,5k	16,7	50,1						Kamalı
294140	HG-SR421K	MR-J4-500*-(RJ)	4,2k	40,1	120	1000	1500	MR-PWCNS3
280449	HG-SR502J		5k	23,9	71,6	2000	3000	MR-PWCNS5			Yağ Keçeli
312016	HG-SR502K		5k	23,9	71,6						Kamalı
289520	HG-SR702J	MR-J4-700*-(RJ)	7k	33,4	100			MR-PWCNS3			Yağ Keçeli
312017	HG-SR702K		7k	33,4	100						Kamalı
Frenli Rotary Servo Standart /// HG-SR 400V / IP67

Art. No	Kod	Uyumlu Servo Sürücü	Güç (W)	Nominal Tork(Nm)	Max. Tork	Nominal Hız(rpm)	Max Hız (rpm)	Güç Konnektör	Enkoder Kablo	Fren Konnektör	Açıklama

261438	HG-SR524B	MR-J4-60*4-(RJ)	500	2,4	7,2	2000	3000	MR- PWCNS4	MR-J3ENSCBL	MR-BKCNS1	KeçeliOps 280720
261439	HG-SR1024B	MR-J4-100*4-(RJ)	1k	4,8	14,3						KeçeliOps 280721
261440	HG-SR1524B	MR-J4-200*4-(RJ)	1,5k	7,2	21,5						KeçeliOps 280722
261441	HG-SR2024B	MR-J4-200*4-(RJ)	2k	9,5	28,6			MR- PWCNS5			KeçeliOps 280723
261442	HG-SR3524B	MR-J4-350*4-(RJ)	3,5k	16,7	50						KeçeliOps 280724
261443	HG-SR5024B	MR-J4-500*4-(RJ)	5k	23,9	71,6			MR-PWCNS3			KeçeliOps 280725
261444	HG-SR7024B	MR-J4-700*4-(RJ)	7k	33,4	100						KeçeliOps 280726
Frenli Rotary Servo Opsiyonel /// HG-SR 400V / IP67

Art. No	Kod	Uyumlu Servo Sürücü	Güç (W)	Nominal Tork(Nm)	Max. Tork	Nominal Hız(rpm)	Max Hız (rpm)	Güç Konnektör	Enkoder Kablo	Fren Konnektör	Açıklama

299494	HG-SR1024BK	MR-J4-100*4-(RJ)	1k	4,8	14,3	2000	3000	MR- PWCNS4	MR-J3ENSCBL	MR-BKCNS1	Kamalı
283619	HG-SR1524BK	MR-J4-200*4-(RJ)	1,5k	7,2	21,5
300025	HG-SR2024BK	MR-J4-200*4-(RJ)	2k	9,5	28,6			MR- PWCNS5
291157	HG-SR3524BK	MR-J4-350*4-(RJ)	3,5k	16,7	50
299486	HG-SR3524B G1H 1/59	MR-J4-350*4-(RJ)	3,5k	16,7	50						1/59 Redüktörlü
285919	HG-SR3524B G1 1/6	MR-J4-500*4-(RJ)	5k	23,9	71,6						1/6 Redüktörlü
285920	HG-SR3524B G1 1/17	MR-J4-500*4-(RJ)	5k	23,9	71,6						1/17 Redüktörlü
293350	HG-SR7024BK	MR-J4-700*4-(RJ)	7k	33,4	100			MR-PWCNS3			Kamalı
Frenli Rotary Servo Yarı Standart /// HG-SR 200V / IP67

Art. No	Kod	Uyumlu Servo Sürücü	Güç (W)	Nominal Tork(Nm)	(Nm) (%300)	Nominal Hız(rpm)	Max Hız (rpm)	Güç Konnektör	Enkoder Kablo	Fren Konnektör	Açıklama

248678	HG-SR52B	MR-J4-60*-(RJ)	500	2,4	7,2	2000	3000	MR-PWCNS4	MR-J3ENSCBL	MR-BKCNS1
248679	HG-SR102B	MR-J4-100*-(RJ)	1k	4,8	14,3
248680	HG-SR152B	MR-J4-200*-(RJ)	1,5k	7,2	21,5
248681	HG-SR202B	MR-J4-200*-(RJ)	2k	9,5	28,6			MR-PWCNS5
248682	HG-SR352B	MR-J4-350*-(RJ)	3,5k	16,7	50
248683	HG-SR502B	MR-J4-500*-(RJ)	5k	23,9	71,6
248684	HG-SR702B	MR-J4-700*-(RJ)	7k	33,4	100			MR-PWCNS3
Frenli Rotary Servo Opsiyonel /// HG-SR 200V / IP67

Art. No	Kod	Uyumlu Servo Sürücü	Güç (W)	Nominal Tork(Nm)	(Nm) (%300)	Nominal Hız(rpm)	Max Hız (rpm)	Güç Konnektör	Enkoder Kablo	Fren Konnektör	Açıklama

279851	HG-SR52BK	MR-J4-60*-(RJ)	500	2,4	7,2	2000	3000	MR-PWCNS4	MR-J3ENSCBL	MR-BKCNS1	Kamalı
304648	HG-SR102BJ	MR-J4-100*-(RJ)	1k	4,8	14,3						Yağ Keçeli
295706	HG-SR102BJK	MR-J4-100*-(RJ)	1k	4,8	14,3						Kamalı, Yağ Keçeli
293228	HG-SR152BJ	MR-J4-200*-(RJ)	1,5k	7,2	21,5						Yağ Keçeli
290993	HG-SR352BK	MR-J4-350*-(RJ)	3,5k	16,7	50			MR-PWCNS5			Kamalı
286502	HG-SR352BG7 1/11	MR-J4-350*-(RJ)	3,5k	16,7	50						1/11 Redüktörlü
279373	HG-SR502BK	MR-J4-500*-(RJ)	5k	23,9	71,6						Kamalı
301769	HG-SR502BJ	MR-J4-500*-(RJ)	5k	23,9	71,6						Yağ Keçeli
266834	HG-SR51B	MR-J4-60*-(RJ)	500	4,8	14,3	1000	1500	MR-PWCNS4
266895	HG-SR81B	MR-J4-100*-(RJ)	800	8,1	24,4
266896	HG-SR121B	MR-J4-200*-(RJ)	1,2k	11,5	34,4			MR-PWCNS5
266897	HG-SR201B	MR-J4-200*-(RJ)	2k	19,1	57,3
266898	HG-SR301B	MR-J4-350*-(RJ)	3k	28,6	85,9
Safety Servo Yarı Standart /// HG-SR 400V / IP67

Art. No	Kod	Uyumlu Servo Sürücü	Güç (Watt)	Nominal Tork(Nm)	Max.Tork (Nm)	Nominal Hız(rpm)	Max Hız (rpm)	Güç Kablo	Enkoder Kablo	Açıklama

289383	HG-SR0524W0C	MR-J4-50*-RJ + MR-D30	500	2,4	7,2	2000	6000	MR-PWCNS4	MR-J3ENCBL	Frenli Art. No 289417
289384	HG-SR1024W0C	MR-J4-100*-RJ + MR-D30	1k	4,8	14,3					Frenli Art. No 289418
289405	HG-SR1524W0C	MR-J4-200*-RJ + MR-D30	1,5k	7,2	21,5					Frenli Art. No 289419
289406	HG-SR2024W0C	MR-J4-200*-RJ + MR-D30	2k	9,5	28,6			MR-PWCNS5		Frenli Art. No 289420
289407	HG-SR3524W0C	MR-J4-350*-RJ + MR-D30	3,5k	16,7	50,1					Frenli Art. No 289421
289408	HG-SR5024W0C	MR-J4-500*-RJ + MR-D30	5k	23,9	71,6					Frenli Art. No 289422
289409	HG-SR7024W0C	MR-J4-700*-RJ + MR-D30	7k	33,4	100			MR- PWCNS3		Frenli Art. No 289423
